Jakie jest maksymalne obciążenie skrzynki rozdzielczej wtórnej?

Jako dostawca skrzynek rozdzielczych wtórnych często spotykam się z zapytaniami klientów o maksymalne obciążenie tych skrzynek. Zrozumienie maksymalnego obciążenia ma kluczowe znaczenie dla zapewnienia bezpiecznego i wydajnego działania systemów elektrycznych. W tym poście na blogu zagłębię się w czynniki determinujące maksymalne obciążenie wtórnej skrzynki rozdzielczej i dostarczę cennych informacji naszym klientom.

Zrozumienie wtórnych skrzynek rozdzielczych

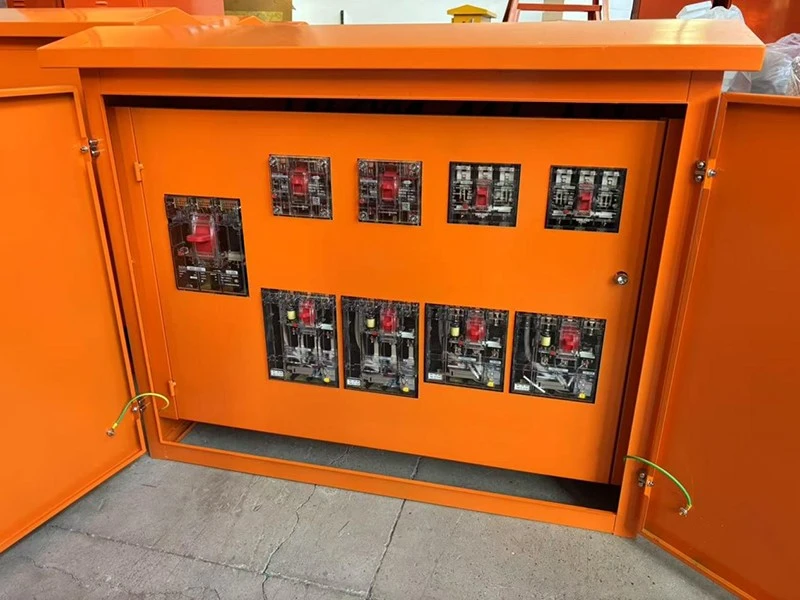

Zanim omówimy maksymalne obciążenie, najpierw zrozummy, czym jest wtórna skrzynka rozdzielcza. Wtórna skrzynka rozdzielcza jest istotnym elementem systemu dystrybucji energii elektrycznej. Służy do dystrybucji energii elektrycznej ze źródła pierwotnego, takiego jak główna tablica rozdzielcza lub transformator, do wielu obwodów wtórnych. Skrzynki te są powszechnie używane w różnych zastosowaniach, w tymTymczasowa skrzynka rozdzielcza zasilania na placu budowy,Podłogowa skrzynka rozdzielcza, ISkrzynka rozdzielcza zasilania.

Czynniki wpływające na maksymalne obciążenie

Maksymalne obciążenie wtórnej skrzynki rozdzielczej zależy od kilku czynników, w tym:

1. Prąd znamionowy: Prąd znamionowy skrzynki rozdzielczej to maksymalny prąd, jaki może ona bezpiecznie przenosić w normalnych warunkach pracy. Wartość ta jest zazwyczaj określana przez producenta i opiera się na projekcie i konstrukcji pudełka. Ważne jest, aby wybrać skrzynkę rozdzielczą o prądzie znamionowym wystarczającym do spełnienia wymagań Twojej instalacji elektrycznej.
2. Oceny wyłączników automatycznych: Wyłączniki automatyczne służą do ochrony obwodów elektrycznych w skrzynce rozdzielczej przed przetężeniem i zwarciami. Wartości znamionowe wyłączników zainstalowanych w skrzynce odgrywają znaczącą rolę w określaniu maksymalnego obciążenia. Każdy wyłącznik ma określony prąd znamionowy, a całkowite obciążenie skrzynki rozdzielczej nie powinno przekraczać sumy prądów znamionowych wszystkich wyłączników.
3. Rozmiary kabli: Rozmiar kabli używanych do podłączenia skrzynki rozdzielczej do obciążenia elektrycznego wpływa również na maksymalne obciążenie. Kable mają określoną obciążalność prądową, a używanie kabli, które są zbyt małe w stosunku do obciążenia, może spowodować przegrzanie i potencjalne zagrożenie pożarowe. Ważne jest, aby wybrać kable o wystarczającym przekroju poprzecznym, aby wytrzymać oczekiwany prąd.
4. Temperatura otoczenia: Temperatura otoczenia, w której pracuje skrzynka rozdzielcza, może również mieć wpływ na jej maksymalne obciążenie. Wyższe temperatury mogą zmniejszyć obciążalność prądową kabli i komponentów w skrzynce. Dlatego ważne jest, aby przy określaniu maksymalnego obciążenia wziąć pod uwagę temperaturę otoczenia i wybrać skrzynkę rozdzielczą odpowiednią dla środowiska pracy.
5. Cykl pracy: Cykl pracy obciążenia elektrycznego odnosi się do czasu, przez jaki obciążenie pracuje z pełną wydajnością. Niektóre obciążenia, takie jak silniki, mogą mieć wysoki cykl pracy, co oznacza, że ​​działają z pełną wydajnością przez dłuższy czas. W takich przypadkach przy określaniu maksymalnego obciążenia skrzynki rozdzielczej należy wziąć pod uwagę cykl pracy, aby upewnić się, że wytrzyma ona ciągłe obciążenie bez przegrzania.

Obliczanie maksymalnego obciążenia

Aby obliczyć maksymalne obciążenie wtórnej skrzynki rozdzielczej, należy wziąć pod uwagę powyższe czynniki. Oto instrukcja krok po kroku, jak obliczyć maksymalne obciążenie:

1. Określ całkowite obciążenie: Najpierw należy określić całkowite obciążenie, które zostanie podłączone do skrzynki rozdzielczej. Obejmuje to wymagania dotyczące zasilania wszystkich urządzeń i sprzętu elektrycznego, które będą zasilane przez skrzynkę. Informacje te można uzyskać ze specyfikacji producenta lub za pomocą miernika mocy do pomiaru rzeczywistego zużycia energii.
2. Wybierz wyłączniki automatyczne: W oparciu o całkowite obciążenie wybierz odpowiednie wyłączniki automatyczne dla każdego obwodu w skrzynce rozdzielczej. Upewnij się, że prąd znamionowy każdego wyłącznika jest wystarczający do obsługi obciążenia w tym obwodzie.
3. Oblicz całkowity prąd znamionowy: Zsumuj prądy znamionowe wszystkich wyłączników w skrzynce rozdzielczej, aby określić całkowity prąd znamionowy. Wartość ta reprezentuje maksymalny prąd, jaki skrzynka może bezpiecznie przenosić.
4. Weź pod uwagę rozmiary kabli: Sprawdź przekroje kabli używanych do podłączenia skrzynki rozdzielczej do obciążenia elektrycznego. Upewnij się, że kable mają wystarczający przekrój poprzeczny, aby wytrzymać całkowity prąd znamionowy. W razie potrzeby zmień przekroje kabli, aby zapewnić bezpieczną pracę.
5. Uwzględnij temperaturę otoczenia i cykl pracy: Jeśli skrzynka rozdzielcza będzie pracować w środowisku o wysokiej temperaturze lub jeśli obciążenie elektryczne ma wysoki cykl pracy, może zaistnieć potrzeba obniżenia maksymalnego obciążenia, aby uwzględnić te czynniki. Aby uzyskać wskazówki dotyczące obniżania wartości znamionowych, należy zapoznać się ze specyfikacjami producenta lub wykwalifikowanym inżynierem elektrykiem.

Znaczenie utrzymywania się w granicach maksymalnego obciążenia

Utrzymanie się w granicach maksymalnego obciążenia wtórnej skrzynki rozdzielczej jest kluczowe z kilku powodów:

1. Bezpieczeństwo: Przeciążenie skrzynki rozdzielczej może prowadzić do przegrzania, co może spowodować uszkodzenie skrzynki i znajdujących się w niej elementów elektrycznych. W skrajnych przypadkach może dojść nawet do pożaru. Utrzymując się w granicach maksymalnego obciążenia, możesz zapewnić bezpieczeństwo swojej instalacji elektrycznej i zapobiec potencjalnym zagrożeniom.
2. Niezawodność: Eksploatacja skrzynki rozdzielczej w ramach jej maksymalnego obciążenia pomaga zapewnić jej niezawodne działanie. Gdy skrzynka nie jest przeciążona, podzespoły elektryczne mogą pracować w ramach zaprojektowanych parametrów, zmniejszając ryzyko awarii i przestojów.
3. Zgodność: Wiele przepisów i norm elektrycznych wymaga, aby skrzynki rozdzielcze były instalowane i obsługiwane w ramach ich wydajności znamionowej. Przestrzegając maksymalnego obciążenia, możesz zapewnić zgodność z tymi przepisami i uniknąć potencjalnych mandatów lub kar.

Wniosek

Podsumowując, maksymalne obciążenie wtórnej skrzynki rozdzielczej zależy od kilku czynników, w tym prądu znamionowego, wartości znamionowych wyłączników, rozmiarów kabli, temperatury otoczenia i cyklu pracy. Ważne jest, aby dokładnie rozważyć te czynniki podczas wyboru i instalacji skrzynki rozdzielczej, aby zapewnić jej bezpieczną i wydajną pracę. Obliczając maksymalne obciążenie i utrzymując pojemność znamionową, możesz chronić instalację elektryczną przed przegrzaniem, zapewnić jej niezawodność oraz zachować zgodność z przepisami i normami elektrycznymi.

Jeśli masz jakiekolwiek pytania lub potrzebujesz dalszej pomocy w określeniu maksymalnego obciążenia wtórnej skrzynki rozdzielczej dla konkretnego zastosowania, skontaktuj się z nami. Nasz zespół ekspertów jest do Państwa dyspozycji, aby zapewnić Państwu profesjonalną poradę i wskazówki. Cieszymy się na współpracę z Państwem w celu zaspokojenia Państwa potrzeb w zakresie dystrybucji energii elektrycznej.

Referencje

• Instalacja elektryczna Normy IEC
• Krajowy kodeks elektryczny (NEC)
• Specyfikacje producenta dotyczące skrzynek rozdzielczych wtórnych
